Как выбрать рабочее поле станка с ЧПУ: размеры заготовки, крепление и запас
Как выбрать рабочее поле станка с ЧПУ: измеряем заготовку, учитываем крепления и сравниваем форматы 900×600, 1200×900 и 1200×1200 мм.
Как выбрать рабочее поле станка с ЧПУ и не ошибиться с размером? Измерьте максимальную регулярную заготовку до обработки, добавьте место под крепления и технологический запас. Затем проверьте, насколько часто вы будете использовать крайние размеры. Для компактной мастерской можно сравнить STEEPLINE DESK 900×600, 1200×900 и 1200×1200 мм.

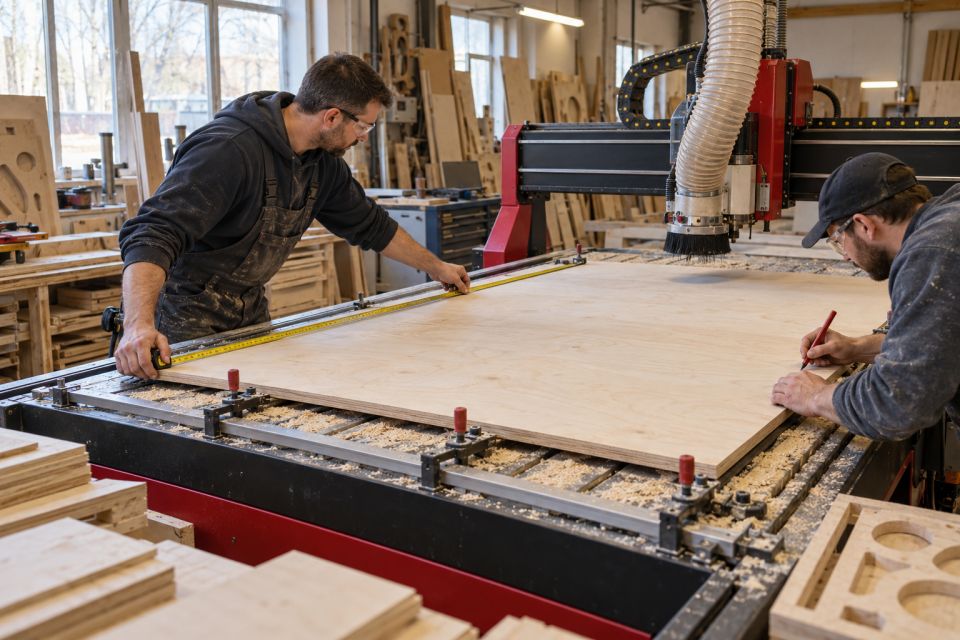

Размер готового изделия почти всегда меньше пространства, которое понадобится на столе.
Что такое рабочее поле ЧПУ
Рабочее поле — это полезная зона перемещения инструмента по осям X и Y. Она не равна внешним габаритам станка и не всегда совпадает с размером стола. Высота обработки по оси Z указывается отдельно и тоже влияет на допустимую заготовку, длину инструмента и оснастку.
Как измерить будущую заготовку
- Возьмите заготовку до обработки. Используйте реальный лист или размер закупаемого материала, а не только чертёж готовой детали.
- Добавьте крепления. Прижимы, упоры и технологические отверстия занимают часть стола.
- Учтите фрезу. Для контурной обработки инструмент может проходить снаружи границы готового изделия.
- Проверьте нулевую точку. Оператору нужен удобный и повторяемый способ позиционирования.
- Составьте частотную таблицу. Отметьте, какие размеры встречаются ежедневно, ежемесячно и один раз в год.
- Оставьте разумный запас. Он должен поддерживать планируемое развитие, а не неопределённые гипотезы.
900×600, 1200×900 или 1200×1200

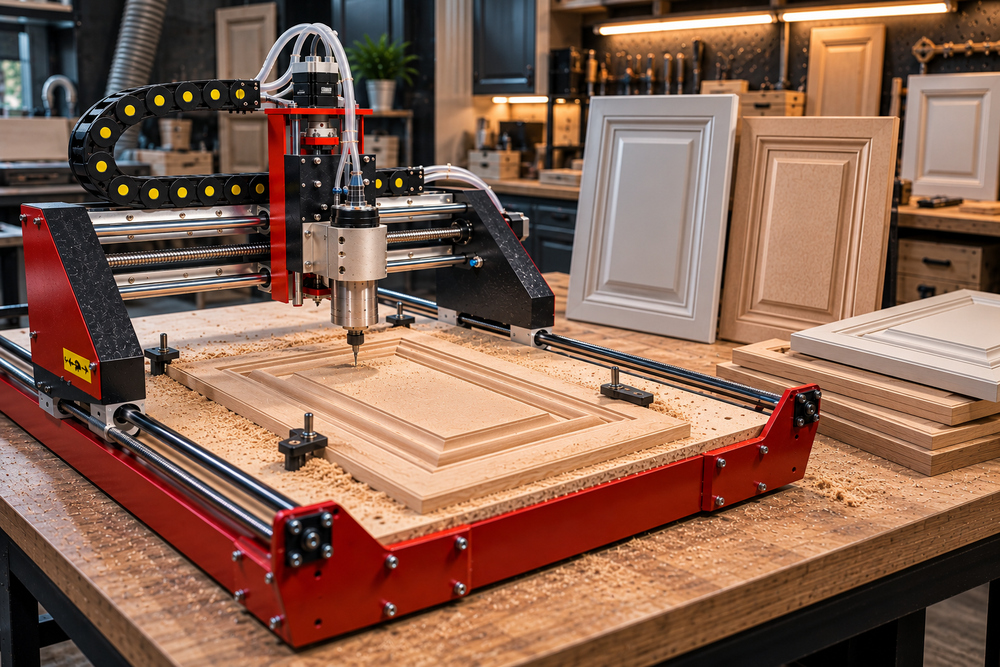

Рабочее поле 900×600
Таблички, вывески, сувениры, декор и детали небольшого формата.
станок от 325 000 ₽STEEPLINE DESK 900×600

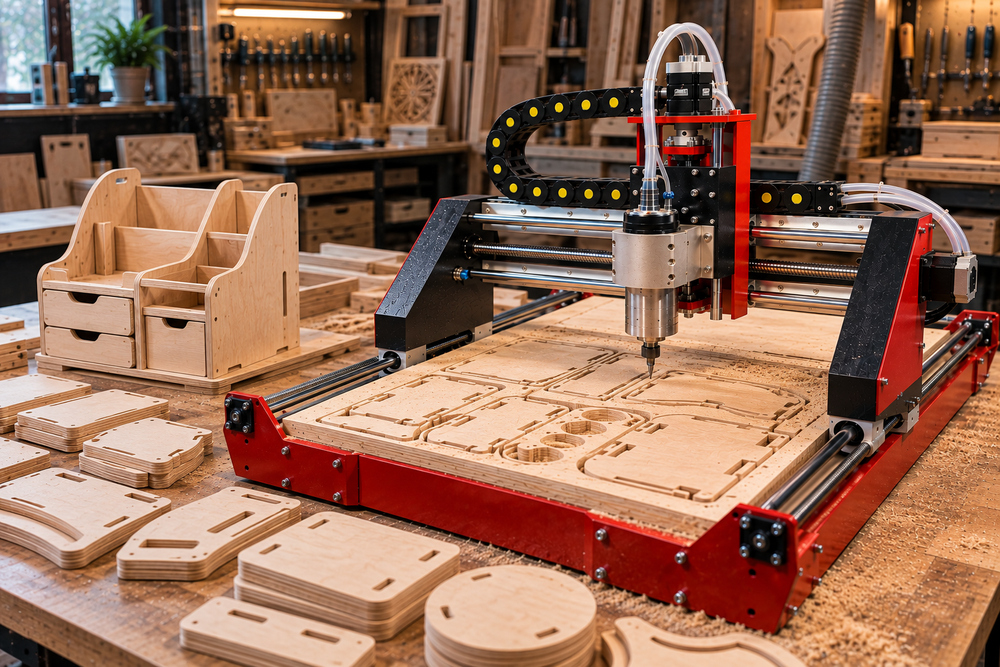

Рабочее поле 1200×900
Более длинные детали и проекты среднего формата без квадратного стола.
станок от 350 000 ₽STEEPLINE DESK 1200×900

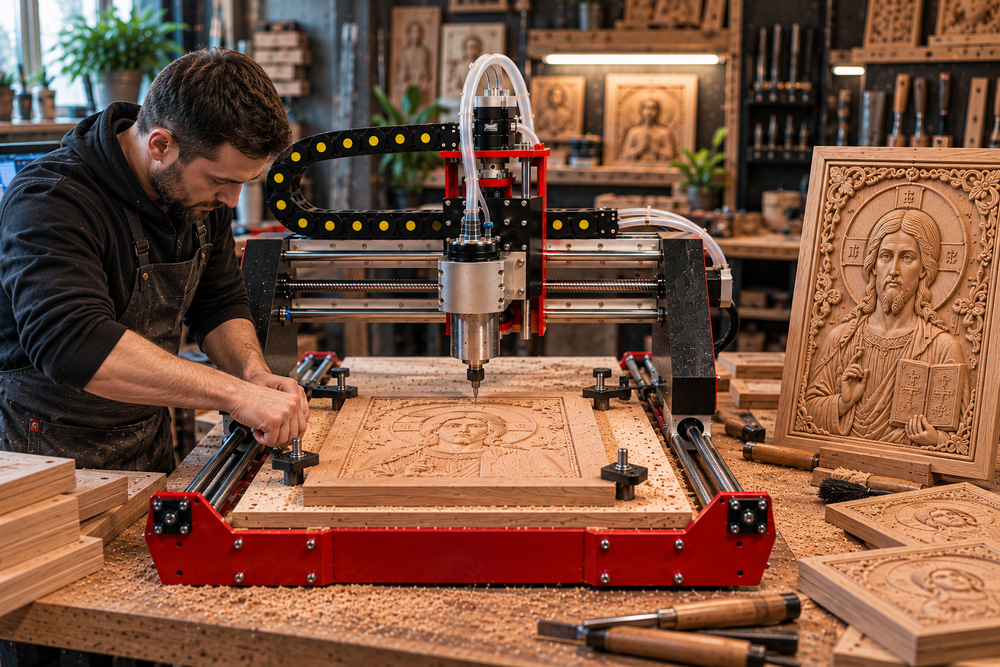

Рабочее поле 1200×1200
Крупный декор, квадратные панели и комплекты деталей на одной заготовке.
станок от 363 000 ₽STEEPLINE DESK 1200×1200| Рабочее поле | Преимущество | Ограничение | Типовые задачи |
|---|---|---|---|
| 900×600 мм | Компактность и доступная стартовая стоимость | Меньше запаса для крупных заготовок | Сувениры, таблички, декор, малые серии |
| 1200×900 мм | Больше по длине при умеренной ширине | Квадрат 1200×1200 не помещается | Панели, длинные детали, широкий ассортимент |
| 1200×1200 мм | Одинаковый запас по двум осям | Больше занимаемая площадь | Квадратный декор, наборы деталей, развитие мастерской |
Как материал влияет на размер
Размер закупаемого материала и способ его раскроя могут быть важнее габарита одного изделия. Если детали вырезаются из листа, подумайте о раскладке нескольких элементов. Большее поле иногда сокращает количество установок и отходы, но только если заказы используют эту возможность регулярно.
Фанера и МДФ
Сравните форматы закупаемых листов, предварительный раскрой и количество деталей в одной карте.
Важно эффективное размещение.Дерево и пластик
Ориентируйтесь на максимальную заготовку и способ её фиксации.
Важно место под прижимы.Объёмные детали
Кроме X и Y проверьте высоту Z, длину фрезы и оснастку.
Важно пространство под инструмент.Ошибки при выборе рабочего поля
- Измерять только готовое изделие. Заготовка и крепления требуют больше места.
- Не учитывать траекторию снаружи контура. Фрезе может понадобиться выйти за размер детали.
- Покупать максимальное поле без заказов. Это увеличивает стоимость и требования к помещению.
- Забывать про габариты станка. Рабочее поле не показывает фактическую площадь оборудования.
- Игнорировать высоту Z. Высокая заготовка, длинная фреза и оснастка уменьшают доступный ход.
- Не проверять дверные проёмы и маршрут доставки. Оборудование должно попасть в подготовленную зону.
Отправьте размеры заготовки — получите подходящее поле
Специалист сравнит 900×600, 1200×900 и 1200×1200 на вашей детали, учтёт крепления и не будет рекомендовать лишнюю площадь.
Частые вопросы о рабочем поле
Как выбрать рабочее поле станка с ЧПУ?
Измерьте максимальную регулярную заготовку до обработки, добавьте место под крепления и безопасный проход инструмента. Затем проверьте внешние габариты станка и помещение.
Нужно ли покупать поле с запасом?
Да, если запас связан с реальным планом развития изделий. Для редких гипотетических заказов чрезмерный размер может быть экономически неоправданным.
Можно ли обработать деталь больше поля?
Некоторые задачи выполняют с перестановкой заготовки, но процесс усложняется и требует точного повторного позиционирования. Для регулярных больших деталей лучше подходящее поле.
Чем рабочее поле отличается от стола?
Стол может быть больше полезной зоны перемещения инструмента. При выборе ориентируйтесь на заявленное рабочее поле по осям, а не только на внешний размер поверхности.
