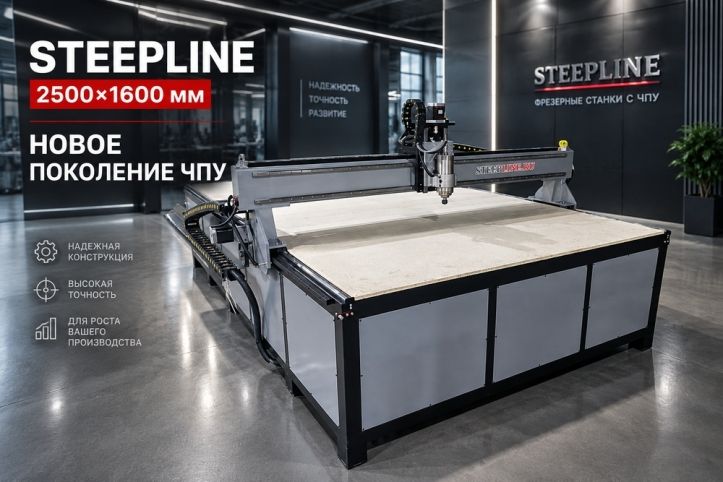

Станок ЧПУ для алюминия: жёсткость, шпиндель, фреза и СОЖ

Опишите сплав, деталь и допуск

Марка алюминия влияет на образование стружки и склонность к налипанию. Кроме материала нужны толщина, габарит, глубина карманов, минимальная фреза, допуск и требования к поверхности. Фраза «резать алюминий» слишком широка для подбора станка.

Тонкая панель может требовать большого поля, но небольшого съёма. Толстая плита помещается на компактном столе, зато нагружает портал и крепление. Выбирайте по наиболее тяжёлой регулярной операции, а не по фотографии изделия.

Жёсткость важнее красивой максимальной скорости

Сила резания проходит от фрезы через шпиндель, портал, направляющие, раму и стол к заготовке. Податливость любого звена вызывает вибрацию, шум, волнистую поверхность и износ инструмента. Снижение подачи иногда маскирует проблему, но увеличивает цикл и может ухудшить образование стружки.

Попросите обработать тестовый карман и контур на вашей толщине. После теста измерьте размер, стенку и плоскость, осмотрите кромку и стружку. Демонстрация свободного перемещения портала ничего не говорит о поведении под нагрузкой.

Шпиндель, обороты и инструмент

Высокооборотный шпиндель может работать по алюминию с небольшими фрезами, если режим обеспечивает нормальную толщину стружки. Однозубая геометрия даёт большой канал для отвода и часто применяется на портальных станках. Для крупной фрезы и глубокого съёма нужны другой момент, жёсткость и стратегия.

Вылет инструмента делают минимальным. Длинная тонкая фреза отклоняется, увеличивает нагрузку и легко ломается. Стратегия с постоянной нагрузкой и несколькими разумными проходами нередко быстрее аварийной попытки снять всю глубину сразу.

Стружку нельзя оставлять в зоне резания

Алюминиевая стружка, попавшая под режущую кромку повторно, нагревается и налипает. Воздушный обдув очищает канал; минимальная смазка или СОЖ снижает трение, если это предусмотрено конструкцией и безопасностью. Система должна собирать отходы и не заливать незащищённые узлы.

Способ охлаждения согласуют до заказа. Важно понять, куда уходит жидкость, как защищены направляющие и электрика, чем очищают деталь и совместима ли смазка с последующей окраской или склейкой.

Крепление и контроль размера

Лист может вибрировать между точками прижима, а плита — сдвинуться при тяжёлом кармане. Оснастка должна передавать усилие в стол и оставлять инструменту безопасный доступ. Вакуум подходит не для каждой маленькой детали, механические прижимы требуют проверки траектории.

Для точных деталей оставляют припуск на чистовой проход, контролируют нагрев и измеряют инструмент. Первый серийный заказ запускают через контрольную деталь; изменения режима фиксируют, чтобы повтор не зависел от памяти оператора.

Как сопоставить задачу и формат станка

Таблица помогает сформировать короткий список, но не заменяет пробную обработку. Перед договором передайте поставщику чертёж, материал и критерий качества: размер, кромку, время цикла или внешний вид поверхности. В коммерческом предложении должны быть зафиксированы поле, шпиндель, стол, управление, удаление отходов, пусконаладка и обучение.

Пример решения без лишней комплектации

Что подготовить для точного подбора

1. 1. Марка сплава, толщина и состояние заготовки
2. 2. Размер, допуск и требования к поверхности
3. 3. Максимальная глубина кармана и диаметр фрезы
4. 4. Способ крепления и опора тонкого листа
5. 5. Обдув, смазка или СОЖ и сбор стружки
6. 6. Контрольная деталь и критерии приёмки

Ошибки, которые увеличивают срок окупаемости

Полезно сравнивать не базовые цены, а полный запуск: станок, доставка, разгрузка, инструмент, аспирация или охлаждение, компьютер и программы, оснастка, обучение и резерв на первые тесты. Более дешёвая конфигурация может оказаться дороже, если каждый заказ требует долгой ручной доводки. И наоборот, самая крупная модель не окупится без задач, использующих её поле и производительность.

Подходящие серии и модели STEEPLINE

Ниже — отправные точки для сравнения. Они не заменяют инженерный расчёт: одна и та же модель комплектуется под материал и нагрузку. Откройте карточки, сопоставьте поле и пришлите типовую деталь для проверки.
