Производство станков с ЧПУ
Серия станков BIGSTOL PRO новинка 2018 года - бизнес ЧПУ стал еще доступнее для малого и среднего бизнеса!
Наша компания решила спроектировать и представить новую линейку настольных станков с ЧПУ для малого и среднего бизнеса. Наша задача была в том, что бы представить рынку станки с тем же функционалом, что и большие портальные станки, даже, чем то лучше, но по цене максимально ниже! - И нам это удалось!
Станки серии BIGSTOL PRO получились очень мощные, качественные и самое главное доступные по ценовой категории!
Наши конструктора создали серию станков, которые смогут выполнять такие работы, как - фрезеровка и раскрой листовых материалов, а так же обработка МДФ, композит, пластик, ПВХ, оргстекло, дерево, искусственный камень и многие другие материалы!
Станки серии BIGSTOL PRO собраны из профильной трубы: рама станка из квадратной трубы 100х100, а портальная часть из листового метала 8 мм - 12 мм и трубы 80х80, за счет чего мы добились очень жесткой конструкции , что позволило производить обработку в 2 а то и в 3 раза быстрее, чем на обычных настольных станках. То есть мы вышли на производительность как у больших рамных станков, но с учетом что цена почти в 2 раза меньше!
Нашими специалистами были спроектированы и собраны все агрегаты на станках серии BIGSTOL PRO , так же были произведены все максимальные расчеты по электронной и механической части станка. На станках установлены очень мощные (85 кг*см) шаговые двигателя серии 86BYG450. Это особенно видно при работе, когда производится раскрой дерева и двигателя остаются холодными и без какой-либо вибрации производят фрезеровку. Мощность двигателей и правильная подборка электроники дает стабильность в работе!
Шпинделя GDZ с водяным охлаждением установлены на станках серии BIGSTOL PRO. Данные шпинделя выбраны потому, что точность и качество это именно то, что нас привлекло. Это можно понять по характеристикам которые представленные ниже:
Максимальная скорость: 24000 об / мин
Максимальная рабочая частота: 400 Гц
Радиальное биение: 0,01 мм (менее 10 мкм )
Коаксиальный степень: 0,025 (2,5 мкм)
Управления станками серии BIGSTOL PRO так же продуманно и подобрано нашими инженерами!
Управление происходит при помощи компьютера через программу mach3. Да, она не так стабильная как остальные системы управления, но мы смогли её усовершенствовать внедрением качественных драйверов для двигателей и проверенной платой опторазвязки.
Наши программисты переделали интерфейс полностью в mach3, что позволило облегчить работу на станках. Теперь научится работать на станке легко. Не нужно читать информацию сутками на пролет и изучать учебники программирования. Теперь все доступно и информативно!
Так же наш отдел программирования создал инструкцию пользования станками серии BIGSTOL PRO на доходчивом и понятном языке. Наши клиенты после получения станка уже на следующий день начинают работать и понимать процесс работы на станке с ЧПУ.
Станки серии BIGSTOL PRO:

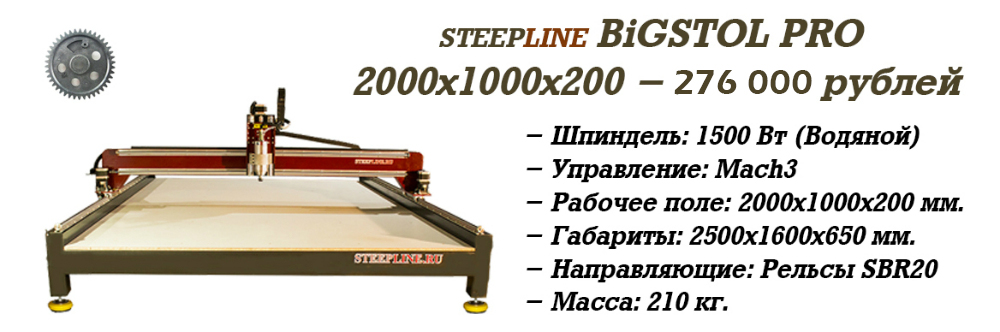

BIGSTOL PRO 2000х1000х200 mm - 276 000 рублей! Подробнее.
BIGSTOL PRO 2400х1200х200 mm - 303 000 рублей! Подробнее.

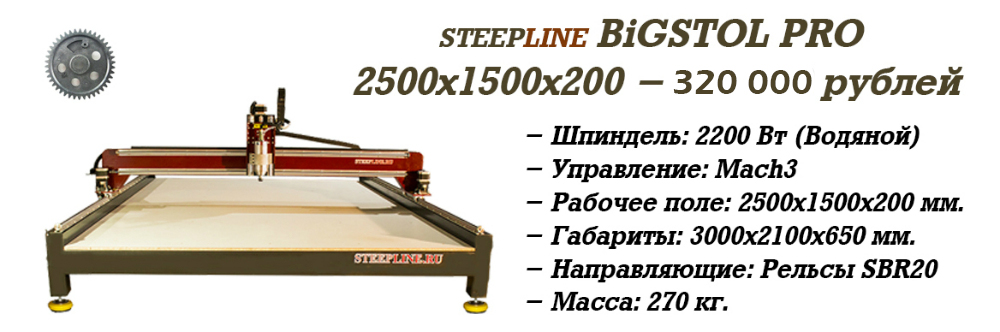

BIGSTOL PRO 2500х1500х200 mm - 320 000 рублей! Подробнее.
BIGSTOL PRO 3000х1500х200 mm - 352 000 рублей! Подробнее.
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 2000 х 1000 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Тип передачи по осям X, Y | Зубчатая рейка/редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим |
| Тип электродвигателей перемещения | Шаговые двигателя 86HS |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | mach3 |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 4 |
| Максимальная скорость холостого хода, м/мин | 0 - 8 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 1.5 |
| Тип цанги | ER11 |
| Посадочный диаметр инструмента, наибольший, мм | 7 |
| Поворотная ось | Опция |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.3-2.0 |
| Вес (кг) | 210 |
| Габаритный размер станка (мм) ДхШхВ | 2500х1600х650 |
| В базовый комплект поставки станка входит | Станок |
|---|---|
| Цанга | В комплекте цанга под хвостовик 6 мм. |
| Электронный датчик | Датчик измерения длины инструмента и высоты заготовки |
| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к компьютеру LPT |
| Система охлаждения шпинделя | Водяная помпа |
| Режущие инструменты | Набор фрез 3 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75), 1 шт. фреза для раскроя ( D6 мм пальчиковая фреза) |
| 3D модели | Готовый набор моделей для ЧПУ |
| Компьютер для управления станком | В комплект не входит (Опция) |
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 2400 х 1200 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Тип передачи по осям X, Y | Зубчатая рейка/редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим |
| Тип электродвигателей перемещения | Шаговые двигателя 86HS |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | mach3 |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 4 |
| Максимальная скорость холостого хода, м/мин | 0 - 8 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Поворотная ось | Опция |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.3-3.0 |
| Вес (кг) | 240 |
| Габаритный размер станка (мм) ДхШхВ | 2900х1800х650 |
| В базовый комплект поставки станка входит | Станок |
|---|---|
| Цанга | В комплекте цанга под хвостовик 6 мм. |
| Электронный датчик | Датчик измерения длины инструмента и высоты заготовки |
| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к компьютеру LPT |
| Система охлаждения шпинделя | Водяная помпа |
| Режущие инструменты | Набор фрез 3 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75), 1 шт. фреза для раскроя ( D6 мм пальчиковая фреза) |
| 3D модели | Готовый набор моделей для ЧПУ |
| Компьютер для управления станком | В комплект не входит (Опция) |
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 2500 х 1500 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Тип передачи по осям X, Y | Зубчатая рейка/редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим |
| Тип электродвигателей перемещения | Шаговые двигателя 86HS |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | mach3 |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 4 |
| Максимальная скорость холостого хода, м/мин | 0 - 8 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Поворотная ось | Опция |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.3-3.0 |
| Вес (кг) | 270 |
| Габаритный размер станка (мм) ДхШхВ | 2500х2100х650 |
| В базовый комплект поставки станка входит | Станок |
|---|---|
| Цанга | В комплекте цанга под хвостовик 6 мм. |
| Электронный датчик | Датчик измерения длины инструмента и высоты заготовки |
| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к компьютеру LPT |
| Система охлаждения шпинделя | Водяная помпа |
| Режущие инструменты | Набор фрез 3 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75), 1 шт. фреза для раскроя ( D6 мм пальчиковая фреза) |
| 3D модели | Готовый набор моделей для ЧПУ |
| Компьютер для управления станком | В комплект не входит (Опция) |
| Наименование | Характеристики |
|---|---|
| Размеры зоны обработки Y и X, наибольшие, мм | 3000 х 1500 |
| Перемещение шпинделя по оси Z, мм | 200 |
| Тип передачи по осям X, Y | Зубчатая рейка/редуктор |
| Тип передачи по осям Z | швп винты 20 с шагом 5 |
| Тип направляющих | Цилиндрические SBR20 |
| Стол | Механический прижим |
| Тип электродвигателей перемещения | Шаговые двигателя 86HS |
| Система смены инструмента | Ручная, фиксация гайкой |
| Совместимая программа для управления станком | mach3 |
| Датчик длины инструмента | Есть |
| Датчики для определения начала нулевых точек станка | Датчик индуктивный |
| Максимальная скорость рабочего хода, м/мин | 0 - 4 |
| Максимальная скорость холостого хода, м/мин | 0 - 8 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 2.2 |
| Тип цанги | ER20 |
| Посадочный диаметр инструмента, наибольший, мм | 13 |
| Поворотная ось | Опция |
| Напряжение, В | 220 |
| Частота тока, Гц | 50 |
| Потребление энергии (кВт/ч) | 0.3-3.0 |
| Вес (кг) | 300 |
| Габаритный размер станка (мм) ДхШхВ | 3500х2100х650 |
| В базовый комплект поставки станка входит | Станок |
|---|---|
| Цанга | В комплекте цанга под хвостовик 6 мм. |
| Электронный датчик | Датчик измерения длины инструмента и высоты заготовки |
| Электрический шкаф | Шкаф для размещения блоков управления и коммутации. |
| Документация | Инструкция к станку |
| Кабели и интерфейсы | Шнур для подключения станка к компьютеру LPT |
| Система охлаждения шпинделя | Водяная помпа |
| Режущие инструменты | Набор фрез 3 шт. фрез для изготовления 3D изделий (R0.25, R0.5, R0.75), 1 шт. фреза для раскроя ( D6 мм пальчиковая фреза) |
| 3D модели | Готовый набор моделей для ЧПУ |
| Компьютер для управления станком | В комплект не входит (Опция) |
Станки серии BIGSTOL PRO это лучший выбор 2018 года!
Заказать станок можете по телефону или написать на почту, спасибо что вы выбрали Российского производителя SteepLine!
8 800 707-95-92 (добавочный 1) - звонок из РФ бесплатный
+7 (495) 797-13-96 (Москва)
+7 (905) 544-65-65 (Москва)
+7 (960) 455-50-87 (Ростовская область)
Отдел продаж станков e-mail:
sales@steepline.ru
